Notification des charges de neige

Carte des régions de neige (définition des 4 zones de neige en France métropolitaine, par départements)

Carte extraite des règles NV65 (DTU P06-002 de avril 2000 et DTU P06-006). Les règles NV65 ont pour objet de fixer les valeurs des surcharges climatiques de neige et de donner des méthodes d’évaluation des efforts correspondant sur l’ensemble d’une construction ou sur ses différentes parties. Pour les altitudes des lieux, se reporter au cahier des charges des projets, ou demander aux mairies des communes, ou consulter les cartes géographiques.

Capture%20d’écran%202020 10-31%20à%2011.59.39

Département	Zone	Département	Zone	Département	Zone	Département	Zone
Ain	2A/3	Dordogne	1B	Lozère	2A	Sarthe	1A
Aisne	1A	Doubs	2A	Maine-et-Loire	1A	Savoie	3
Allier	1B	Drôme	3	Manche	1A	Haute-Savoie	3
Alpes de Hte Provence	2A	Eure	1A	Marne	1A	Paris	1A
Hautes-Alpes	-	Eure-et-Loir	1A	Haute-Marne	1A	Seine-Maritime	1A
Alpes-Maritimes	1B	Finistère	1A	Mayenne	1A	Seine-et-Marne	1A
Ardèche	3	Gard	2B	Meurthe-et-Moselle	1A / 2A	Yvelines	1A
Ardennes	1A	Haute-Garonne	1B / 2A / 3	Meuse	1A	Deux-Sèvres	1A
Ariège	2A / 3	Gers	1B	Morbihan	1A	Sommes	1A
Aube	1A	Gironde	1B	Moselle	1A / 2A	Tarn	2A / 3
Aude	3 / 4	Hérault	2B / 3	Nièvre	1A	Tarn-et-Garonne	1B
Aveyron	2A	Ille-et-Vilaine	1A	Nord	1A	Var	1B / 2A / 3
Bouches-du-Rhône	1B	Indre	1A	Oise	1A	Vaucluse	2B
Calvados	1A	Indre-et-Loire	1A	Orne	1A	Vendée	1A
Cantal	1B	Isère	3	Pas-de-Calais	1A	Vienne	1A
Charente	1B	Jura	2A	Puy-de-Dôme	1B	Haute-Vienne	1B
Charente-Maritime	1B	Landes	1B	Pyrénées-Atlantique	1B	Vosges	1A / 2A
Cher	1A	Loir-et-Cher	1A	Hautes-Pyrénées	1B	Yonne	1A
Corrèze	1B	Loire	2A	Pyrénées-Orientales	3 / 4	Territoire de Belfort	3
Haute-Corse	1B	Haut-Loire	2A	Bas-Rhin	2A	Essonne	1A
Corse-du-Sud	1B	Loire-Atlantique	1A	Haut-Rhin	2A	Hauts-de-Seine	1A
Côte-d'Or	1A	Loiret	1A	Rhône	2A	Seine-Saint-Denis	1A
Côtes d'Armor	1A	Lot	1B	Haute-Saône	2A	Val-de-Marne	1A
Creuse	1B	Lot-et-Garonne	1B	Saône-et-Loire	1B / 2A / 2	Val d'Oise	1A

Tableau de découpage selon les cantons (départements appartenant à plusieurs zones)

Département	Zone	Cantons selon la carte administrative de la France de 1994
Ain	2A 3	Bâgé-Le-Châtel, Bourg-en-Bresse (tous les cantons), Chalamont, Châtillon-sur-Chalaronne, Colligny, Meximieux, Miribel, Montluel, Montrevel-en-Bresse, Péronnas, Pont d'Ain, Pont-de-Vaux, Pont-de-Veyle, Reyrieux, Saint-Trivier-de-Courtes, Saint-Trivier-sur-Moignans, Thoissey, Trévoux, Villars-les-Dombes, Viriat Tous les autres cantons
Ariège	3 2A	Ax-les-Thermes, Cabannes (les), Lavelanet, Mirepoix, Quérigut Tous les autres cantons
Aude	3 4	Belpech, Castelnaudary (tous les cantons), Fanjeaux, Salles-sur-l'Hers Tous les autres cantons
Haute-Garonne	2A 3 1B	Caraman, Cintegabelle, lanta, Montgiscard, Nailloux, Villefranche-de-Laureguais Revel Tous les autres cantons
Hérault	3 2B	Béziers (tous les cantons), Capestang, Olonzac, Saint-Chinian, Saint-Pons-de-Thomières Tous les autres cantons
Meurthe-et-Moselle	2A 1A	Arracourt, Baccarat, Badonviller, Bayon, Blâmont, Cirey-sur-Vezouze, Gerbéviller, Haroué, Lunéville (tous les cantons) Tous les autres cantons
Moselle	2A 1A	Albestroff, Behren-lès-Forbach, Bitche, Château-Salins, Dieuze, Fénétrange, Forbach, Freyming-Merlebach, Grostenquin, Lorquin, Phalsbourg, Réchicourt-le-Château, Rohrbach-lès-Bitche, Saint-Avold (tous les cantons), Sarralbe, Sarrebourg, Sarreguemines, Sarreguemines-Campagne, Stiring-Wendel, Vic-sur-Seille, Volmuster Tous les autres cantons
Pyrénées-Orientales	3 4	Mont-Louis, Olette, Saillegouse Tous les autres cantons
Saône-et-Loire	2A 1B	Beaurepaire-en-Bresse, Cuiseaux, Cuisery, Louhans, Montpont-en-Bresse, Montret, Pierre-de-Bresse Tous les autres cantons
Tarn	3 2A	Dourgne, Labrugière, Mazarmet (tous les cantons), Saint-Armant-Soult Tous les autres cantons
Var	2A 3 1B	Aups, Callas, Comps-sur-Artuby, Draguignan, Fayence, Rians, Salernes, Tavernes Barjols, Bresse-sur-Issole, Brignoles, Cotignac, Fréjus, Grimaud, Lorgues, Lucile, Saint-Maximin-la-Sainte-Baume, Saint-Raphaël, Saint-Tropez Tous les autres cantons
Vosges	1A 2A	Bulgnéville, Châtenois, Coussey, Lamarche, Mirecourt, Neufchâteau, Vittel Tous les autres cantons

Valeurs fixées par le cahier des charges. Le cahier des charges peut prescrire des charges normales et extrêmes supérieures à celles des règles suivant les résultats des observations, les conditions locales et la destination du bâtiment, en particulier lorsque sa pérennité doit être assurée avec un large coefficient de sécurité.

Tableau des charges de neige normale sur les toits pno (en daN/m²)

Pour choisir les couvertures simple peau ou doubles peaux et leurs fixations en fonction des zones et de l'alitude.

Le cahier des charges peut prescrire des charges normales et extrêmes supérieures à celles des Règles suivant les résultats des observations, les conditions locales et la destination du bâtiment, en particulier lorsque sa pérennité doit être assurée avec un large coefficient de sécurité.

Zone de neige	Pno	altitude (en mètre) inférieure à
Zone de neige	Pno	200	300	400	500	600	700	800	900	1000	1100	1200	nacc
1A	35	35	45	55	65	110	135	160	185	210	235	260	60
1B	35	35	45	55	65	110	435	160	185	210	235	260	80
2A	45	45	55	65	75	120	145	170	195	220	245	270	80
2B	45	45	55	65	75	120	145	170	195	220	245	270	108
3	55	55	65	75	85	130	155	180	205	230	255	280	108
4	80	80	90	100	110	155	180	205	230	255	280	305	144

Tableau d'après les Règles NV65 (carte N84 modifiée en 2000) et selon le DTU 40-35 "couverture en plaques nervurées". Au-delà de 1200 m , il faut utiliser les valeurs spécifiques du guide des toitures en climat de montagnes.

Ce tableau sert à faire le choix des bacs au regard de leurs tableaux de performances établis selon le DTU 40-35. Pour des calculs détaillés de résistance, ces charges sont à pondérer selon les règles CM66 en n'oubliant pas de considérer aussi les combinaisons avec les charges de neige extrême et neige exceptionnelles ci-dessous.

Tableau de prise en compte de la pente des versants dans les zones à plus de 500 m d'altitude

Types de toitures	Pente	0%	9%	18%	27%	36%	40%	47%	58%
toitures sans barres à neige	angle	0°	5°	10°	15°	20°	22°	25°	30°
versant de bâtiments monopentes	diminution sur pno	0%	0%	0%	0%	0%	0%	0%	0%
versant au vent de bâtiments 2 pentes	diminution sur pno	0%	0%	0%	0%	-17%	-23%	-33%	-50%
versant sous vent de bâtiments 2 pentes	écart sur pno	0%	0%	0%	0%	17%	23%	25%	25%
toitures avec barres à neige	angle	0°	5°	10°	15°	20°	23°	25°	30°
versant de bâtiments monopentes	diminution sur pno	0%	0%	0%	0%	0%	0%	0%	0%
versant au vent de bâtiments 2 pentes	diminution sur pno	0%	0%	0%	0%	-8%	-13%	-17%	-25%
versant sous vent de bâtiments 2 pentes	écart sur pno	0%	0%	0%	0%	8%	13%	17%	25%
toitures à travées multiples	angle	0°	5°	10°	15°	20°	23°	25°	30°
avec noues symétriques	diminution sur les faîtages	0%	0%	0%	0%	-25%	-38%	-50%	-55%
ou peu dissymétriques	majoration dans les creux	0%	0%	0%	0%	25%	38%	50%	100%
ou avec des sheds réguliers	majoration moyenne totale	0%	0%	0%	0%	0%	0%	0%	23%

Chiffres en rouge : pour les versants dont la pente > 15 ° (soit 25%), ne pas oublier de considérer le surchargement du versant sous le vent qui peut atteindre +25%.

Types de toitures	Pente	70%	84%	100%	119%	143%	173%
toitures sans barres à neige	angle	35°	40°	45°	50°	55°	60°
versant de bâtiments monopentes	diminution sur pno	-17%	-17%	-38%	-67%	-83%	-100%
versant au vent de bâtiments 2 pentes	diminution sur pno	-58%	-67%	-75%	-83%	-92%	-100%
versant sous vent de bâtiments 2 pentes	écart sur pno	25%	0%	-25%	-50%	-75%	-100%
toitures avec barres à neige	angle	35°	40°	45°	50°	55°	60°
versant de bâtiments monopentes	diminution sur pno	0%	0%	0%	-17%	-33%	-50%
versant au vent de bâtiment 2 pentes	diminution sur pno	-33%	-42%	-50%	-58%	-67%	-75%
versant sous vent de bâtiment 2 pentes	écart sur pno	25%	25%	25%	25%	0%	-25%
toitures à travées multiples	angle	35°	40°	45°	50°	55°	60°
avec noues symétriques	diminution sur les faîtages	-60%	-65%	-70%	-75%	-80%	-85%
ou peu dissymétriques	majoration dans les creux	100%	100%	100%	100%	100%	100%
ou avec des sheds réguliers	majoration moyenne totale	20%	18%	15%	13%	10%	8%

Chiffres en rouge : pour les versants dont la pente > 15 ° (soit 25%), ne pas oublier de considérer le surchargement du versant sous le vent qui peut atteindre +25%.

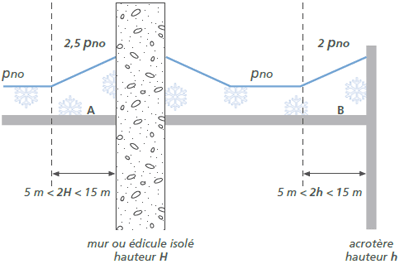

Prise en compte des accumulations de neige

Attention : ces accumulations sont très pénalisantes et doivent être considérées à l’étude.

A : au pied des murs ou des édicules isolés, la charge de neige est majorée de 150% et se réduit linéairement jusqu’à la valeur de la charge nominale sur une distance de 2H avec un minimum de 5 m et un maximum de 15 m.

B : au pied des acrotères de hauteur < 2,5 m, la charge de neige est majorée de 100% et se réduit linéairement jusqu’à la valeur de la charge nominale sur une distance de 2h avec un minimum de 5 m et un maximum de 15 m.
